Bayangkan sebuah proyek instalasi listrik sudah mencapai tahap akhir. Cable tray telah terpasang, panel selesai dirakit, dan seluruh kabel power berhasil ditarik menuju peralatan. Secara visual semuanya terlihat rapi. Namun beberapa bulan setelah sistem beroperasi, salah satu feeder mengalami gangguan. Setelah dilakukan investigasi, tidak ditemukan masalah pada panel, sambungan kabel, maupun proteksi. Penyebabnya justru berasal dari proses instalasi yang dilakukan jauh sebelumnya, yaitu kabel dipaksa mengikuti tikungan yang terlalu tajam sehingga lapisan isolasinya mengalami kerusakan dari dalam.

Kasus seperti ini bukan sekadar teori. Dalam proyek gedung bertingkat, pabrik, data center, hingga pembangkit listrik, kesalahan menentukan radius bending kabel masih sering ditemukan. Alasannya beragam, mulai dari keterbatasan ruang instalasi, desain cable tray yang kurang optimal, hingga kurangnya pemahaman bahwa setiap kabel memiliki batas minimum saat ditekuk.

Padahal, radius bending bukan hanya berkaitan dengan estetika instalasi. Nilai ini menentukan apakah struktur internal kabel tetap aman setelah dipasang. Jika batas minimum dilanggar, kerusakan mungkin tidak langsung terlihat. Kabel tetap dapat menghantarkan listrik, hasil pengujian insulation resistance bisa saja masih baik, bahkan commissioning berjalan tanpa kendala. Akan tetapi, umur pakai kabel dapat berkurang secara signifikan dan risiko kegagalan di masa mendatang menjadi lebih tinggi.

Melalui artikel ini Anda akan mempelajari secara lengkap cara melakukan perhitungan bending kabel, memahami alasan di balik setiap rumus yang digunakan, hingga mengetahui bagaimana engineer menentukan radius bending yang tepat pada berbagai jenis kabel. Seluruh pembahasan disusun berdasarkan praktik industri dan prinsip umum yang digunakan oleh berbagai produsen kabel, dengan catatan bahwa datasheet pabrikan tetap menjadi acuan utama apabila tersedia.

Table of Contents

Apa Itu Perhitungan Bending Kabel?

Perhitungan bending kabel adalah proses menentukan radius lengkungan minimum yang masih aman ketika sebuah kabel dibelokkan selama proses instalasi maupun setelah kabel berada pada posisi akhirnya.

Istilah yang sering digunakan di dunia kelistrikan adalah Minimum Bending Radius atau Minimum Bend Radius. Nilai ini menunjukkan seberapa kecil sebuah kabel boleh ditekuk tanpa menimbulkan kerusakan mekanis pada struktur internalnya.

Salah satu kesalahan yang sering terjadi adalah menganggap bahwa kabel bersifat lentur sehingga dapat mengikuti bentuk jalur instalasi apa pun. Padahal, setiap kabel memiliki batas elastis. Ketika batas tersebut terlampaui, lapisan penyusun kabel mulai menerima tegangan mekanis yang melebihi kemampuan materialnya.

Agar lebih mudah dipahami, bayangkan Anda sedang membengkokkan sedotan plastik. Ketika dibengkokkan secara perlahan dengan radius yang besar, bentuk sedotan tetap normal. Namun jika dipaksa hingga membentuk sudut yang sangat tajam, bagian dalam sedotan akan terlipat dan bagian luarnya mulai mengalami peregangan. Prinsip yang sama juga terjadi pada kabel listrik, hanya saja struktur di dalamnya jauh lebih kompleks karena terdiri dari konduktor, isolasi, filler, shielding, armor, hingga outer sheath.

Inilah alasan mengapa engineer tidak pernah menentukan tikungan kabel berdasarkan perkiraan. Sebelum instalasi dilakukan, radius bending harus dihitung agar jalur cable tray, conduit, ladder, maupun panel memiliki ruang yang cukup.

Mengapa Radius Bending Kabel Sangat Penting?

Banyak orang beranggapan bahwa selama lapisan luar kabel tidak robek, berarti kabel masih aman digunakan. Pendapat tersebut tidak sepenuhnya benar. Sebagian besar kerusakan akibat pembengkokan justru terjadi pada bagian dalam kabel dan tidak dapat dilihat secara langsung.

Ketika kabel ditekuk, sisi luar lengkungan mengalami gaya tarik (tensile stress), sedangkan sisi dalam mengalami gaya tekan (compressive stress). Semakin kecil radius tikungan, semakin besar pula tegangan mekanis yang diterima oleh setiap lapisan kabel.

Akibatnya, beberapa jenis kerusakan berikut dapat terjadi.

Konduktor Mengalami Deformasi

Pada kabel berukuran besar, terutama yang menggunakan konduktor tembaga atau aluminium berpenampang besar, pembengkokan yang terlalu tajam dapat mengubah bentuk konduktor. Walaupun perubahan ini sering kali tidak terlihat dari luar, distribusi arus di dalam konduktor menjadi kurang optimal.

Pada kabel stranded, posisi serabut dapat bergeser sehingga tekanan antar-serabut meningkat. Dalam kondisi tertentu, serabut yang menerima tekanan berlebih dapat mengalami kerusakan akibat kelelahan material (fatigue), terutama jika kabel juga mengalami getaran selama beroperasi.

Isolasi Kehilangan Integritas

Lapisan isolasi dirancang untuk menahan tegangan listrik sekaligus melindungi konduktor dari lingkungan luar. Ketika kabel dipaksa mengikuti tikungan yang terlalu sempit, lapisan isolasi menerima kombinasi gaya tarik dan gaya tekan secara bersamaan.

Pada awalnya kerusakan mungkin hanya berupa retakan mikroskopis (micro-crack) yang tidak terlihat oleh mata. Namun setelah bertahun-tahun mengalami siklus pemanasan dan pendinginan akibat beban listrik, retakan tersebut dapat berkembang menjadi titik lemah yang meningkatkan risiko kegagalan isolasi.

Lapisan Shielding dan Armor Dapat Bergeser

Pada kabel tegangan menengah maupun kabel berarmor, terdapat lapisan tambahan yang berfungsi sebagai pelindung mekanis sekaligus pengendali medan listrik.

Jika radius bending terlalu kecil, posisi lapisan ini dapat berubah. Pergeseran tersebut mungkin tidak langsung menyebabkan gangguan, tetapi dapat mengurangi efektivitas perlindungan kabel terhadap gangguan mekanis maupun distribusi medan listrik.

Umur Pakai Kabel Menjadi Lebih Pendek

Dalam banyak kasus, kabel yang dipasang dengan radius bending yang benar dapat bertahan puluhan tahun. Sebaliknya, kabel yang mengalami pembengkokan berlebihan cenderung mengalami degradasi lebih cepat meskipun beban listriknya masih berada dalam batas normal.

Karena itu, menghitung radius bending bukan hanya bertujuan agar instalasi terlihat rapi, tetapi juga merupakan investasi terhadap keandalan sistem dalam jangka panjang.

Kesalahan yang Paling Sering Terjadi di Lapangan

Dalam berbagai proyek instalasi listrik, terdapat beberapa kesalahan yang berulang kali ditemukan. Menariknya, sebagian besar terjadi bukan karena kualitas kabel yang buruk, melainkan karena proses pemasangan yang kurang tepat.

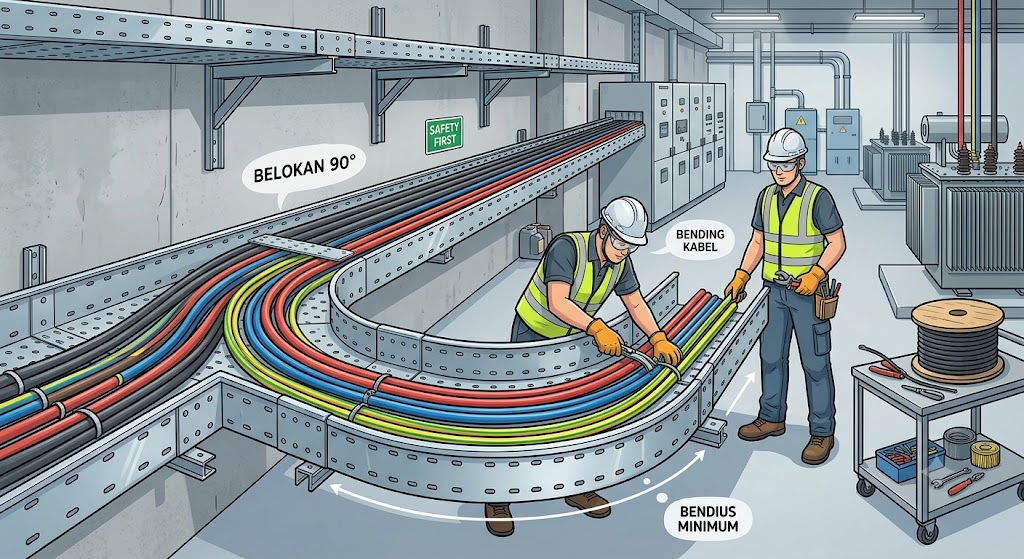

Memaksa Kabel Mengikuti Tikungan Cable Tray

Ini adalah kesalahan yang paling sering dijumpai.

Misalnya, jalur cable tray dirancang memiliki belokan 90°, tetapi ruang yang tersedia terlalu sempit. Demi mempercepat pekerjaan, installer kemudian menarik kabel secara paksa hingga mengikuti sudut tersebut.

Secara visual pekerjaan terlihat selesai. Namun sebenarnya radius bending minimum sudah terlampaui.

Praktik seperti ini cukup sering ditemukan pada ruang panel, ruang utilitas gedung, hingga data center yang memiliki keterbatasan ruang.

Menggunakan Diameter Konduktor Sebagai Acuan

Sebagian teknisi hanya melihat ukuran konduktor, misalnya 3 x 240 mm², lalu memperkirakan radius bending berdasarkan ukuran inti kabel.

Padahal yang digunakan dalam perhitungan bukan luas penampang konduktor, melainkan diameter luar kabel (Outside Diameter atau OD) yang mencakup seluruh lapisan penyusun kabel.

Kesalahan ini dapat menghasilkan radius bending yang jauh lebih kecil dari nilai yang seharusnya.

Tidak Membaca Datasheet Pabrikan

Walaupun terdapat rumus umum seperti 6D, 8D, 10D, atau 12D, setiap produsen dapat menetapkan nilai yang berbeda tergantung konstruksi kabelnya.

Sebagai contoh, dua kabel XLPE dengan ukuran yang sama tetapi diproduksi oleh pabrikan yang berbeda belum tentu memiliki radius bending minimum yang identik. Perbedaan material isolasi, ketebalan sheath, jenis armor, maupun struktur shielding dapat memengaruhi nilai tersebut.

Oleh karena itu, datasheet resmi dari pabrikan harus selalu menjadi referensi pertama. Rumus umum digunakan ketika data tersebut belum tersedia atau sebagai estimasi awal pada tahap desain.

Memahami Konsep Radius Bending Sebelum Belajar Menghitung

Sebelum masuk ke rumus, penting untuk memahami bahwa radius bending bukanlah panjang lengkungan kabel, melainkan jarak dari titik pusat lengkungan menuju garis tengah kabel.

Ilustrasi sederhananya seperti berikut.

Kesalahan memahami konsep ini sering menyebabkan hasil pengukuran di lapangan menjadi tidak akurat.

Selain itu, radius bending selalu diukur pada garis tengah kabel, bukan pada sisi luar maupun sisi dalam kabel.

Hal ini penting karena seluruh rumus radius bending dikembangkan berdasarkan diameter luar kabel sebagai acuan.

Faktor-Faktor yang Menentukan Besarnya Radius Bending

Mengapa ada kabel yang cukup menggunakan radius 6 kali diameter, sementara kabel lain harus menggunakan 12 kali bahkan 20 kali diameter? Jawabannya terletak pada desain dan fungsi kabel itu sendiri.

Faktor pertama adalah diameter luar kabel. Semakin besar diameter kabel, semakin besar pula radius minimum yang diperlukan. Kabel berdiameter besar memiliki kekakuan mekanis yang lebih tinggi sehingga memerlukan lengkungan yang lebih landai agar seluruh lapisan penyusunnya tidak mengalami tekanan berlebih.

Faktor kedua adalah jenis isolasi. Material seperti PVC, XLPE, EPR, maupun karet memiliki karakteristik elastis yang berbeda. Kabel dengan isolasi yang lebih kaku umumnya membutuhkan radius bending yang lebih besar dibanding kabel yang dirancang untuk aplikasi fleksibel.

Selain itu, keberadaan armor juga berpengaruh. Kabel berarmor baja memiliki struktur yang lebih kuat terhadap benturan, tetapi menjadi lebih sulit dibengkokkan. Karena itu, radius bending minimum pada kabel berarmor umumnya lebih besar dibanding kabel tanpa armor.

Faktor berikutnya adalah kondisi pemasangan. Radius bending saat proses penarikan kabel biasanya lebih besar dibanding radius setelah kabel selesai dipasang. Hal ini disebabkan kabel masih menerima gaya tarik tambahan selama proses instalasi. Setelah posisi kabel tetap dan tidak lagi mengalami tarikan, beberapa standar memperbolehkan radius yang sedikit lebih kecil, tentu dengan tetap mengacu pada rekomendasi pabrikan.

Terakhir, lingkungan operasi juga tidak boleh diabaikan. Instalasi pada area bersuhu rendah, lokasi dengan getaran tinggi, atau jalur yang sering mengalami pergerakan memerlukan perhatian khusus karena karakteristik mekanis kabel dapat berubah sesuai kondisi tersebut.

Cara Menghitung Radius Bending Kabel

Setelah memahami pentingnya radius bending, pertanyaan berikutnya adalah, bagaimana cara menghitungnya?

Sebenarnya, konsep perhitungannya tidak serumit yang dibayangkan. Hampir semua produsen kabel menggunakan prinsip dasar yang sama, yaitu mengalikan diameter luar kabel (Outside Diameter atau OD) dengan faktor tertentu. Perbedaannya hanya terletak pada nilai faktor pengali yang disesuaikan dengan jenis, konstruksi, dan fungsi kabel.

Secara sederhana, rumusnya adalah:

Radius Bending Minimum = Faktor Pengali × Diameter Luar Kabel

atau dapat ditulis menjadi:

R = K × D

Keterangan:

R = Radius bending minimum (mm)
K = Faktor pengali sesuai jenis kabel
D = Diameter luar kabel atau Outside Diameter (mm)

Sebagai contoh, sebuah kabel memiliki diameter luar 42 mm. Jika datasheet menyatakan bahwa radius bending minimumnya adalah 12D, maka perhitungannya menjadi:

R = 12 × 42

R = 504 mm

Artinya, kabel tersebut tidak boleh dipasang pada tikungan dengan radius kurang dari 504 mm.

Sekilas rumus ini memang terlihat sederhana. Namun, kesalahan terbesar di lapangan justru sering terjadi karena menggunakan nilai K yang tidak sesuai atau salah menentukan diameter kabel yang dijadikan acuan.

Kenapa Menggunakan Diameter Luar Kabel, Bukan Ukuran mm²?

Ini adalah salah satu pertanyaan yang paling sering diajukan oleh teknisi maupun engineer pemula.

Banyak orang mengira bahwa ukuran kabel seperti 3 x 70 mm², 4 x 120 mm², atau 1C 240 mm² dapat langsung digunakan untuk menghitung radius bending. Padahal, ukuran tersebut hanya menunjukkan luas penampang konduktor, bukan dimensi fisik keseluruhan kabel.

Sebagai ilustrasi, perhatikan dua contoh berikut.

Kabel A

Ukuran konduktor: 1C 240 mm²
Tanpa armor
Diameter luar: 29 mm

Kabel B

Ukuran konduktor: 1C 240 mm²
Steel Wire Armoured (SWA)
Diameter luar: 41 mm

Walaupun kedua kabel memiliki luas penampang konduktor yang sama, diameter luarnya berbeda cukup signifikan.

Jika keduanya menggunakan faktor pengali 12D, maka hasilnya menjadi:

Kabel A

R = 12 × 29

R = 348 mm

Kabel B

R = 12 × 41

R = 492 mm

Terlihat bahwa selisih radius bending mencapai lebih dari 140 mm, hanya karena konstruksi kabelnya berbeda.

Inilah alasan mengapa engineer selalu mencari nilai Outside Diameter (OD) terlebih dahulu sebelum melakukan perhitungan.

Tips Engineer

Jangan pernah menebak diameter kabel berdasarkan ukuran mm². Selalu gunakan nilai OD yang tercantum pada datasheet pabrikan atau katalog resmi. Jika data tersebut belum tersedia, mintalah spesifikasi teknis kepada pemasok sebelum pekerjaan instalasi dimulai.

Dari Mana Asal Angka 6D, 8D, 10D, atau 12D?

Salah satu kesalahpahaman yang cukup sering terjadi adalah menganggap angka 6D, 8D, atau 12D sebagai standar yang berlaku untuk semua kabel.

Faktanya, angka-angka tersebut bukanlah nilai mutlak. Nilai tersebut merupakan faktor empiris yang diperoleh dari pengujian mekanis terhadap berbagai jenis kabel. Produsen melakukan serangkaian uji pembengkokan untuk mengetahui seberapa kecil radius yang masih dapat diterima tanpa menyebabkan kerusakan permanen pada struktur kabel.

Semakin kompleks konstruksi sebuah kabel, biasanya semakin besar pula faktor pengalinya.

Sebagai contoh:

Kabel fleksibel memiliki kemampuan menahan pembengkokan yang lebih baik sehingga faktor pengalinya relatif kecil.
Kabel berisolasi XLPE dengan armor baja memiliki struktur yang lebih kaku sehingga membutuhkan radius yang lebih besar.
Kabel tegangan menengah dan tegangan tinggi juga memerlukan radius lebih besar untuk menjaga integritas lapisan isolasi dan shielding.

Dengan kata lain, faktor pengali bukan dipilih secara acak, melainkan berdasarkan hasil pengujian dan karakteristik fisik kabel.

Arti Faktor Pengali dalam Perhitungan Radius Bending

Agar lebih mudah dipahami, berikut penjelasan umum mengenai beberapa faktor pengali yang sering ditemui.

6D

Nilai 6D biasanya digunakan untuk kabel yang memiliki fleksibilitas tinggi, seperti beberapa jenis kabel kontrol, kabel instrumen, atau kabel fleksibel yang memang dirancang untuk instalasi dengan ruang terbatas.

Karena sifatnya lebih lentur, kabel masih mampu mempertahankan bentuknya meskipun mengikuti tikungan yang relatif kecil.

Namun demikian, bukan berarti semua kabel kontrol otomatis menggunakan 6D. Nilai pastinya tetap harus mengacu pada spesifikasi pabrikan.

8D

Faktor 8D banyak dijumpai pada kabel daya tegangan rendah tanpa armor yang memiliki konstruksi standar.

Radius ini memberikan ruang yang cukup agar konduktor dan isolasi tidak menerima tegangan mekanis berlebihan selama proses instalasi.

10D

Nilai 10D sering digunakan sebagai kompromi antara kebutuhan ruang instalasi dan perlindungan terhadap struktur kabel.

Beberapa kabel industri menggunakan nilai ini, terutama jika memiliki lapisan pelindung tambahan namun belum menggunakan armor baja.

12D

Faktor 12D merupakan salah satu nilai yang paling sering dijumpai pada kabel daya berisolasi XLPE, terutama yang digunakan untuk instalasi permanen.

Pada proyek gedung bertingkat, pusat data, maupun fasilitas industri, angka ini sering menjadi acuan awal ketika engineer mulai mendesain jalur cable tray.

15D hingga 20D

Untuk kabel berdiameter besar, kabel tegangan menengah, kabel tegangan tinggi, maupun kabel dengan konstruksi khusus, radius bending dapat mencapai 15D, 18D, bahkan 20D atau lebih.

Nilai yang lebih besar diperlukan karena kabel memiliki lapisan isolasi dan pelindung yang lebih kompleks. Pembengkokan yang terlalu tajam dapat menyebabkan distribusi tekanan tidak merata sehingga meningkatkan risiko kerusakan internal.

Installation Bending Radius dan Static Bending Radius

Salah satu hal yang sering membingungkan adalah mengapa dalam beberapa datasheet terdapat dua nilai radius bending yang berbeda.

Jawabannya karena kondisi kabel saat ditarik berbeda dengan kondisi kabel setelah terpasang.

Installation Bending Radius

Installation bending radius adalah radius minimum yang berlaku selama proses pemasangan.

Pada tahap ini kabel masih menerima gaya tarik dari alat bantu penarikan maupun tenaga manusia. Kombinasi antara gaya tarik dan pembengkokan menyebabkan tegangan mekanis yang diterima kabel menjadi lebih besar.

Oleh karena itu, radius minimum selama instalasi biasanya dibuat lebih besar untuk memberikan faktor keamanan tambahan.

Sebagai contoh, sebuah kabel mungkin mensyaratkan radius 15D saat proses penarikan.

Static Bending Radius

Setelah kabel selesai dipasang dan tidak lagi mengalami gaya tarik, beberapa produsen memperbolehkan radius yang sedikit lebih kecil.

Kondisi inilah yang disebut sebagai static bending radius.

Sebagai contoh, kabel yang membutuhkan radius 15D saat instalasi dapat memiliki radius 12D setelah berada pada posisi akhir, tentunya hanya jika hal tersebut dinyatakan secara eksplisit oleh pabrikan.

Catatan Penting

Jangan menganggap bahwa semua kabel boleh diperkecil radiusnya setelah pemasangan. Jika datasheet hanya mencantumkan satu nilai radius bending, maka nilai tersebut berlaku baik saat instalasi maupun selama masa operasi.

Tabel Referensi Umum Faktor Radius Bending

Tabel berikut memberikan gambaran umum mengenai faktor pengali yang sering digunakan pada berbagai jenis kabel. Nilai ini bukan pengganti datasheet, melainkan referensi awal ketika melakukan estimasi desain.

Jenis Kabel	Faktor Radius Bending Umum
Kabel fleksibel	6D
Kabel kontrol	6D – 8D
Kabel instrumen	6D – 8D
Kabel daya LV tanpa armor	8D – 12D
Kabel daya LV berarmor	12D – 15D
Kabel MV XLPE	12D – 15D
Kabel HV	15D – 20D atau sesuai pabrikan
Kabel fiber optik	Mengacu pada spesifikasi produsen

Perlu diingat bahwa angka di atas merupakan kisaran yang umum ditemui. Selalu prioritaskan spesifikasi resmi dari produsen kabel yang digunakan pada proyek Anda.

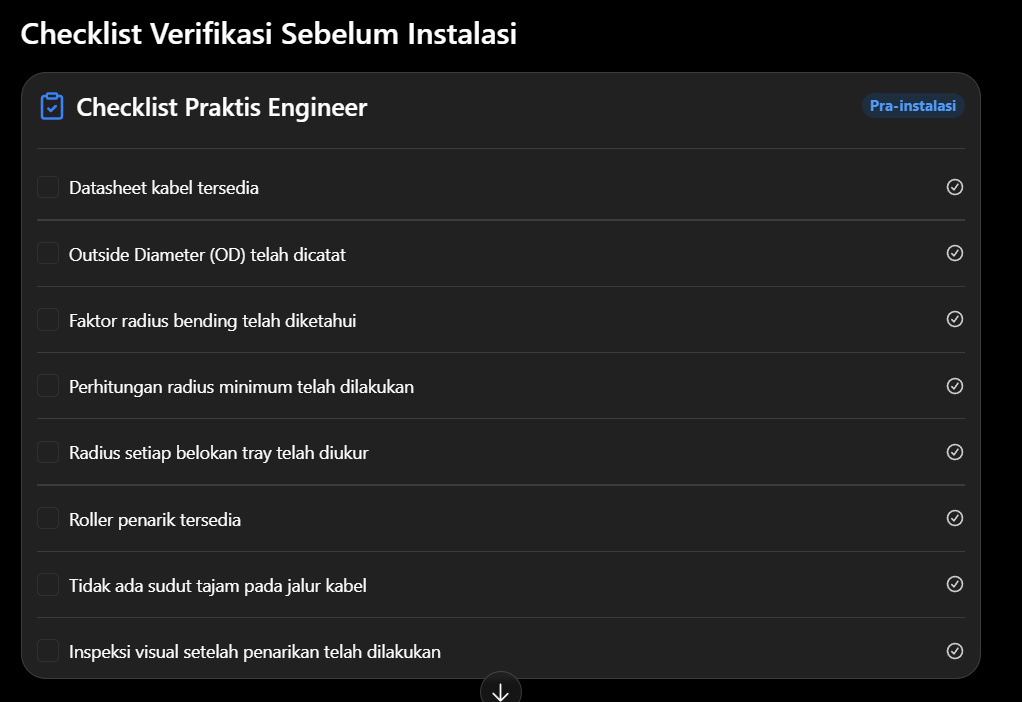

Best Practice Engineer

Sebelum menentukan jalur cable tray, conduit, atau panel, biasakan untuk melakukan tiga langkah sederhana berikut:

Periksa datasheet kabel dan catat nilai Outside Diameter (OD) serta minimum bending radius yang direkomendasikan.
Hitung radius minimum menggunakan nilai tersebut, kemudian pastikan seluruh belokan pada desain memenuhi persyaratan.
Verifikasi di lapangan sebelum penarikan kabel dimulai. Perubahan jalur akibat keterbatasan ruang sering menjadi penyebab radius bending terlampaui tanpa disadari.

Dengan kebiasaan ini, potensi kerusakan kabel selama instalasi dapat diminimalkan sejak tahap perencanaan.

Contoh Perhitungan Bending Kabel pada Berbagai Jenis Kabel

Memahami rumus tanpa mencoba menggunakannya dalam kondisi nyata sering kali membuat konsep radius bending terasa membingungkan. Oleh karena itu, berikut beberapa contoh perhitungan yang dapat dijadikan acuan.

Perlu diingat bahwa semua contoh di bawah menggunakan prinsip umum R = K × D. Pada proyek sebenarnya, nilai faktor pengali (K) tetap harus mengacu pada datasheet kabel yang digunakan.

Contoh 1: Kabel Daya Tegangan Rendah (Low Voltage)

Sebuah proyek gedung perkantoran menggunakan kabel 0,6/1 kV 4C x 70 mm² dengan diameter luar (OD) sebesar 32 mm.

Datasheet pabrikan menyatakan bahwa radius bending minimum adalah 12D.

Data

Parameter	Nilai
Diameter luar kabel	32 mm
Faktor bending	12
Rumus	R = K × D

Perhitungan

R = 12 × 32

R = 384 mm

Hasil

Radius bending minimum adalah 384 mm.

Artinya, setiap tikungan pada cable tray, conduit, maupun panel harus memiliki radius minimal 384 mm atau sekitar 38,4 cm.

Apabila kabel dipasang pada tikungan dengan radius hanya 250 mm, maka instalasi tersebut sudah tidak memenuhi rekomendasi teknis.

Contoh 2: Kabel XLPE Berarmor

Sebuah pabrik menggunakan kabel 3C x 240 mm² XLPE/SWA/PVC.

Diameter luar kabel menurut datasheet adalah 58 mm.

Radius bending minimum adalah 15D.

Perhitungan

R = 15 × 58

R = 870 mm

Hasil

Radius bending minimum mencapai 870 mm atau hampir 0,9 meter.

Nilai ini sering mengejutkan engineer yang baru pertama kali menangani kabel berukuran besar. Banyak yang mengira tikungan pada cable tray masih cukup, padahal kenyataannya ruang belokan harus dirancang jauh lebih luas.

Pada proyek industri, kondisi seperti ini sering menjadi alasan mengapa area belokan kabel dibuat menggunakan horizontal bend atau vertical bend dengan radius besar, bukan menggunakan siku tajam.

Contoh 3: Kabel Tegangan Menengah (Medium Voltage)

Misalkan digunakan kabel 20 kV 1C x 300 mm² XLPE.

Diameter luar kabel adalah 72 mm.

Pabrikan merekomendasikan radius bending minimum sebesar 15D.

Perhitungan

R = 15 × 72

R = 1.080 mm

Hasil

Radius bending minimum adalah 1.080 mm atau sekitar 1,08 meter.

Pada kabel tegangan menengah, angka ini bukan sekadar formalitas. Lapisan semikonduktor, isolasi XLPE, dan shielding memiliki struktur yang jauh lebih sensitif dibanding kabel tegangan rendah.

Apabila kabel dipaksa mengikuti tikungan yang terlalu kecil, distribusi tekanan pada lapisan isolasi menjadi tidak merata. Dalam jangka panjang kondisi tersebut dapat meningkatkan risiko partial discharge, yang merupakan salah satu penyebab utama kegagalan isolasi pada sistem tegangan menengah.

Contoh 4: Kabel Kontrol

Sebuah panel kontrol menggunakan kabel kontrol 24 Core x 1,5 mm².

Diameter luar kabel adalah 16 mm.

Datasheet menyatakan radius bending minimum 8D.

Perhitungan

R = 8 × 16

R = 128 mm

Hasil

Radius bending minimum adalah 128 mm.

Walaupun kabel kontrol lebih fleksibel dibanding kabel daya, bukan berarti kabel dapat dilipat mengikuti sudut panel. Tikungan yang terlalu tajam tetap berpotensi merusak inti konduktor, terutama jika panel mengalami getaran selama beroperasi.

Contoh 5: Kabel Fiber Optik

Fiber optik memiliki karakteristik yang berbeda dengan kabel listrik. Inti serat optik terbuat dari kaca yang sangat tipis sehingga lebih sensitif terhadap pembengkokan.

Misalnya sebuah kabel fiber memiliki diameter luar 11 mm dan datasheet menyebutkan radius bending minimum 20D saat instalasi.

Perhitungan

R = 20 × 11

R = 220 mm

Hasil

Radius bending minimum adalah 220 mm.

Apabila kabel fiber dibengkokkan lebih kecil dari nilai tersebut, sinyal optik dapat mengalami attenuation (pelemahan), bahkan serat optik dapat patah tanpa terlihat dari luar.

Studi Kasus: Mengapa Banyak Instalasi Gagal Memenuhi Radius Bending?

Mari kita lihat contoh yang sering terjadi di lapangan.

Sebuah kontraktor sedang memasang feeder utama menuju panel distribusi. Jalur cable tray telah tersedia, tetapi pada salah satu sudut terdapat ruang yang sangat terbatas.

Kabel yang digunakan memiliki diameter luar 65 mm, sedangkan radius bending minimum berdasarkan datasheet adalah 12D.

Perhitungan menunjukkan:

R = 12 × 65

R = 780 mm

Namun radius tikungan pada tray yang tersedia hanya sekitar 450 mm.

Agar pekerjaan cepat selesai, installer tetap menarik kabel hingga mengikuti bentuk tray.

Secara visual tidak ada kerusakan.

Hasil pengujian continuity maupun insulation resistance juga masih memenuhi syarat.

Apakah instalasi tersebut aman?

Jawabannya belum tentu.

Kerusakan akibat over bending sering kali bersifat laten. Artinya, kabel tetap dapat beroperasi dalam jangka pendek, tetapi struktur internalnya sudah mengalami tegangan mekanis berlebih. Risiko gangguan baru muncul setelah kabel mengalami siklus pemanasan akibat beban listrik atau perubahan suhu lingkungan selama bertahun-tahun.

Inilah alasan mengapa engineer berpengalaman lebih memilih memodifikasi jalur tray dibanding memaksa kabel mengikuti tikungan yang terlalu sempit.

Kesalahan yang Sering Dilakukan Saat Menghitung Radius Bending

Walaupun rumusnya sederhana, praktik di lapangan menunjukkan masih banyak kesalahan yang berulang.

Menggunakan Diameter Konduktor

Ukuran seperti 95 mm² atau 240 mm² bukanlah diameter kabel.

Yang digunakan adalah Outside Diameter (OD) yang tercantum pada datasheet.

Menggunakan Faktor Pengali yang Sama untuk Semua Kabel

Tidak semua kabel menggunakan 12D.

Sebagian kabel fleksibel cukup menggunakan 6D, sedangkan kabel tegangan tinggi dapat membutuhkan 20D atau bahkan lebih.

Tidak Memperhitungkan Ruang Instalasi

Perhitungan radius seharusnya dilakukan sejak tahap desain.

Jika baru dihitung setelah cable tray selesai dipasang, sering kali ruang yang tersedia sudah tidak mencukupi.

Akibatnya installer terpaksa mencari jalan pintas dengan membengkokkan kabel secara berlebihan.

Mengabaikan Instruksi Pabrikan

Kesalahan ini cukup sering terjadi pada proyek yang menggunakan berbagai merek kabel.

Engineer terkadang mengandalkan pengalaman proyek sebelumnya tanpa memeriksa datasheet kabel yang sedang dipasang.

Padahal konstruksi internal setiap produsen dapat berbeda.

Tips Praktis Sebelum Menarik Kabel

Sebelum pekerjaan penarikan kabel dimulai, lakukan pemeriksaan sederhana berikut:

Pastikan diameter luar (OD) setiap jenis kabel telah diketahui.
Hitung radius bending minimum berdasarkan rekomendasi pabrikan.
Ukur radius setiap belokan pada cable tray, conduit, atau panel.
Gunakan roller atau alat bantu penarik agar kabel tidak mengalami pembengkokan mendadak.
Hindari menarik kabel sambil memutarnya secara berlebihan.
Lakukan inspeksi visual setelah kabel selesai dipasang untuk memastikan tidak ada bagian yang tertekuk tajam atau terjepit.

Catatan Engineer: Dalam proyek data center, pembangkit, maupun fasilitas industri, kesalahan radius bending sering baru diketahui ketika dilakukan inspeksi bersama pemilik proyek atau saat audit kualitas instalasi. Memperbaikinya setelah kabel selesai ditarik bisa jauh lebih mahal dibanding memastikan jalur instalasi sudah benar sejak tahap desain.

Pengaruh Radius Bending terhadap Umur Kabel, Standar Industri, dan FAQ Lengkap

Pada dua bagian sebelumnya kita sudah membahas konsep dasar dan contoh perhitungan radius bending. Sekarang kita masuk ke perspektif yang sering diabaikan: dampak finansial dan risiko operasional jika radius bending tidak dihitung dengan benar.

Dari sudut pandang engineering, kesalahan radius bending adalah masalah teknis. Dari sudut pandang manajemen proyek dan operasional, kesalahan yang sama dapat berubah menjadi biaya penggantian kabel, downtime produksi, keterlambatan proyek, hingga kehilangan pendapatan.

Mengapa Radius Bending Juga Masalah Finansial?

Dalam proyek gedung, data center, maupun fasilitas industri, biaya kabel sering menjadi salah satu komponen terbesar dalam pekerjaan elektrikal.

Contoh sederhana

Feeder utama

Item	Estimasi Biaya
Kabel MV 20 kV 1C x 300 mm² (100 m)	Rp120–180 juta
Terminasi & jointing	Rp20–40 juta
Penarikan kabel	Rp10–20 juta
Pengujian & commissioning	Rp5–15 juta
Total	Rp155–255 juta

Jika kabel tersebut harus diganti karena kerusakan akibat over bending, maka kerugian tidak hanya sebesar harga kabel. Yang ikut hilang adalah:

Biaya pembongkaran.
Biaya pemasangan ulang.
Biaya pengujian ulang.
Biaya keterlambatan proyek.
Potensi penalti kontrak.
Downtime operasional.

Dari perspektif ROI

Biaya tersembunyi

Meluangkan waktu 30 menit untuk menghitung radius bending dan memverifikasi jalur tray hampir selalu jauh lebih murah dibanding memperbaiki satu feeder yang gagal setelah instalasi.

Pengaruh Radius Bending terhadap Umur Kabel

Kabel listrik dirancang untuk beroperasi dalam jangka panjang, bahkan bisa mencapai 20–30 tahun tergantung jenis dan kondisi lingkungan.

Namun umur tersebut diasumsikan bahwa kabel dipasang sesuai rekomendasi pabrikan.

Ketika radius bending terlalu kecil, beberapa mekanisme degradasi mulai bekerja:

1. Stress Mekanis Permanen

Konduktor dan isolasi mengalami deformasi yang tidak kembali ke bentuk semula.

2. Hot Spot Lokal

Perubahan bentuk konduktor dapat menyebabkan distribusi arus tidak merata sehingga muncul titik panas lokal.

3. Retak Mikroskopis pada Isolasi

Retakan kecil memungkinkan kelembapan masuk ke dalam lapisan kabel.

4. Partial Discharge

Pada kabel tegangan menengah dan tinggi, rongga kecil pada isolasi dapat menjadi sumber partial discharge.

Pengalaman lapangan:

Data center & industri

Dalam beberapa investigasi kegagalan feeder, kerusakan ditemukan pada area tikungan dekat panel atau cable tray vertical riser. Dari luar kabel terlihat normal, tetapi setelah dibuka ditemukan deformasi pada lapisan isolasi.

Standar yang Berkaitan dengan Radius Bending Kabel

Tidak ada satu angka universal yang berlaku untuk semua kabel. Nilai radius bending dipengaruhi oleh kombinasi antara standar internasional dan rekomendasi produsen.

Standar yang sering dijadikan acuan

Praktik industri

IEC (International Electrotechnical Commission)

Internasional

IEC memberikan panduan umum mengenai pengujian dan instalasi kabel, termasuk persyaratan mekanis saat pemasangan.

IEEE

Utilitas & industri

Banyak digunakan pada sistem tenaga listrik, utilitas, dan instalasi industri.

NEC / NFPA 70

Amerika

Memberikan ketentuan terkait instalasi kabel pada conduit, tray, dan raceway.

Datasheet Pabrikan

Prioritas utama

Ini adalah acuan yang paling penting karena nilai radius bending ditentukan berdasarkan konstruksi kabel yang sebenarnya.

Urutan prioritas pengambilan keputusan

Datasheet pabrikan

jika tidak tersedia

Standar proyek / spesifikasi teknis

jika belum ada

Nilai referensi umum (6D, 8D, 12D, dst.)

FAQ – Pertanyaan yang Paling Sering Dicari

Apakah radius bending boleh lebih kecil jika kabel fleksibel?

Boleh, tetapi hanya jika pabrikan menyatakan demikian. Kabel fleksibel memang memiliki kemampuan tekuk lebih baik, namun tetap memiliki batas minimum.

Apakah semua kabel XLPE menggunakan 12D?

Tidak. Banyak kabel XLPE menggunakan 12D, tetapi beberapa kabel berarmor atau kabel tegangan menengah dapat menggunakan 15D atau lebih.

Bagaimana cara mengetahui diameter luar kabel?

Lihat datasheet atau katalog resmi produsen. Diameter luar biasanya ditulis sebagai Overall Diameter (OD) atau Nominal Overall Diameter.

Apakah radius bending dihitung dari sisi dalam atau luar kabel?

Radius diukur terhadap garis tengah kabel, bukan sisi dalam maupun sisi luar.

Apa yang terjadi jika kabel sudah terlanjur dibending terlalu kecil?

Lakukan inspeksi visual, pengukuran insulation resistance, dan evaluasi berdasarkan tingkat pelanggaran radius. Pada sistem kritis, penggantian kabel sering menjadi pilihan yang lebih aman.

Apakah radius bending mempengaruhi kapasitas arus?

Tidak secara langsung, tetapi deformasi konduktor akibat over bending dapat mempengaruhi distribusi arus dan meningkatkan rugi-rugi lokal.

Berapa radius bending kabel 240 mm²?

Tidak bisa ditentukan hanya dari ukuran 240 mm². Anda harus mengetahui diameter luar kabel dan faktor pengali yang direkomendasikan.

Apakah fiber optik lebih sensitif terhadap bending?

Ya. Fiber optik sangat sensitif terhadap pembengkokan karena inti seratnya terbuat dari kaca.

Kapan harus menggunakan 15D?

Umumnya pada kabel berarmor, kabel tegangan menengah, atau kabel dengan konstruksi yang lebih kaku.

Apakah radius bending perlu dicantumkan di gambar kerja?

Sangat disarankan, terutama untuk feeder utama, kabel MV, dan area dengan ruang terbatas.

Checklist Verifikasi Sebelum Instalasi

Kesimpulan

Perhitungan bending kabel bukan sekadar kewajiban administratif dalam instalasi listrik. Perhitungan ini menentukan apakah kabel akan bekerja secara andal selama puluhan tahun atau justru menyimpan potensi kegagalan sejak hari pertama pemasangan.

Prinsip dasarnya sederhana:

Rumus dasar

R = K × D

R = radius bending minimum

K = faktor pengali sesuai jenis kabel

D = diameter luar kabel (OD)

Namun yang membedakan instalasi biasa dengan instalasi berkualitas adalah disiplin dalam menerapkan perhitungan tersebut di lapangan.

Selalu gunakan diameter luar kabel yang benar, ikuti rekomendasi pabrikan, dan pastikan setiap belokan pada cable tray, conduit, maupun panel memiliki radius yang mencukupi. Langkah sederhana ini dapat mengurangi risiko kerusakan kabel, memperpanjang umur instalasi, serta menghindari biaya perbaikan yang jauh lebih besar di kemudian hari.

Rekomendasi Praktis

Best Practice

Jika Anda terlibat dalam desain atau pemasangan kabel daya, biasakan menghitung radius bending sejak tahap perencanaan. Dalam banyak proyek, keputusan kecil ini memiliki dampak besar terhadap keandalan sistem, biaya pemeliharaan, dan umur aset kelistrikan.

Saran Penempatan Gambar dalam Artikel

Ilustrasi radius bending yang benar dan salah.
Diagram pengukuran radius dari titik pusat lengkungan.
Perbandingan 6D, 8D, 12D, dan 15D.
Contoh kabel pada belokan cable tray 90°.
Infografis langkah perhitungan radius bending kabel.
